Введение
Если вы заказываете ПВХ-трубку для проекта — водоснабжения, дренажа, орошения, промышленных линий — первым решением не является марка. Это класс. ПВХ бывает с рейтингом давления и дренажа, с толщинами стенок (расписанием), которые изменяют как производительность, так и цену. Ошибитесь с классом в запросе на предложение, и вы либо переплатите, либо получите линию, которая не пройдет проверку.
Этот гид охватывает, что нужно указывать: типы труб, номинальные размеры, классы расписания и SDR, и стандарты, лежащие в их основе (ASTM D1785, D2665, D3034). Подрядчики, дистрибьюторы и любители DIY найдут все, что им нужно — но если вы покупаете оптом, список проверки RFQ в конце — это то, что нужно учитывать.
Виды труб из ПВХ
Прежде всего, следует знать, что не все ПВХ одинаковы. Два основных типа, с которыми вы можете столкнуться, это ПВХ 40 и ПВХ DWV.
1. PVC Schedule 40 (напорная труба)
- Что это такое: Самый распространенный и универсальный класс ПВХ-труб, рассчитанный на внутреннее давление.
- Цель: Переносит под давлением воду и другие жидкости; производится для ASTM D1785.
- Общие применения: Водопроводные линии для жилых и коммерческих нужд, основные линии для орошения, сантехника для бассейнов и спа, подземные коммунальные услуги и конструкции, построенные подрядчиками.
- Цвет: Обычно белый; темно-серый для электрического conduit.
- Ключевая особенность: Толще стенки, чем у труб DWV, рассчитанных на рабочее давление — не путайте с дренажными марками.

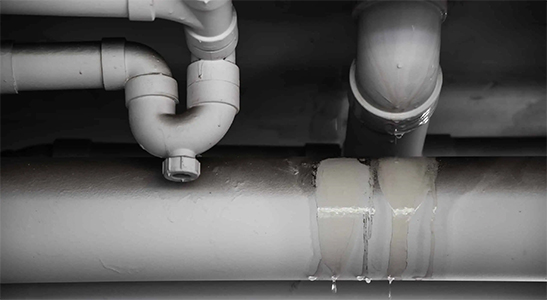

2. ПВХ DWV (дренаж, стоки, вентиляция)
- Что это такое: Непрессованная марка, предназначенная для гравитационного дренажа; произведенная для ASTM D2665.
- Цель: Отводит сточные воды из раковин, туалетов и душевых и вентилирует сантехническую систему.
- Общие применения: Дренажные трубы внутри стен и под полами; сточные и вентиляционные трубы.
- Цвет: Практически всегда кремового, слегка белого цвета.
- Ключевая особенность: Тонкие стенки, чем у Sch 40, потому что она никогда не подвержена давлению. Фурнитура имеет более широкие, гладкие отверстия, чтобы предотвратить засоры. Никогда не используйте трубу DWV в прессованной линии — это нарушение норм и неудача в поле, ожидающая своего часа.
3. Другие распространенные виниловые трубы (часто путают с ПВХ)
（1）ХПВХ (хлорированный поливинилхлорид):
- Идентифицировано：Его характерный кремовый или светло-желтый цвет.
- Ключевая особенность：Выдерживает более высокие температуры, чем ПВХ, поэтому подходит для прокладки трубопроводов горячего и холодного водоснабжения внутри дома.
- Примечание：Он требует специального цемента ХПВХ и не взаимозаменяем со стандартными фитингами из ПВХ.
（2）ABS (акрилонитрил-бутадиен-стирол):
- Идентифицировано：Его черный цвет.
- Общее использование：В основном используется для систем водоотведения, канализации и вентиляции (DWV), аналогично ПВХ DWV. Распространен в некоторых регионах и для подземного наружного использования.

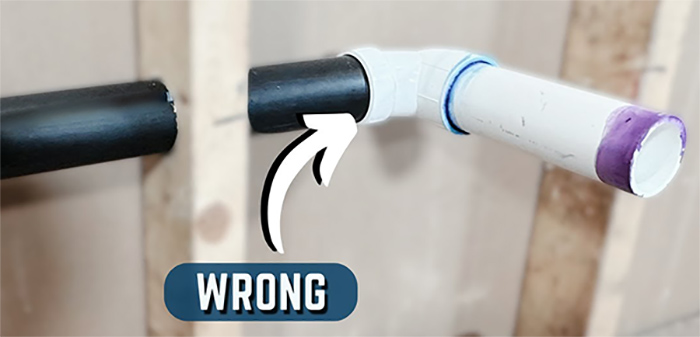

- Примечание：Требуется специальный клей ABS и не приклеивается к ПВХ без специального переходного клея.
Понимание размеров труб из ПВХ
Это самая запутанная часть для новичков. Размеры труб ПВХ являются "номинальными", то есть это название размера, а не прямое измерение.

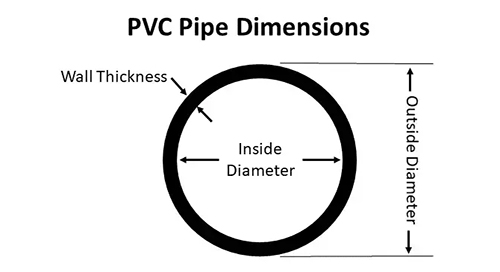

1. Два ключевых измерения:
Номинальный размер трубы (NPS): Это приблизительный внутренний диаметр, основанный на исторических стандартах. Труба "1/2 дюйма" не имеет внутреннего диаметра 1/2 дюйма.
Наружный диаметр (OD): Это фиксированное, постоянное измерение. Все трубы 1/2 дюйма Schedule 40 имеют точно такой же наружный диаметр, независимо от производителя. Это обеспечивает универсальность фитингов.
Почему это важно? Когда вы приклеиваете фитинг к трубе, вы соединяете ее по наружному диаметру.
2. Общие размеры труб из ПВХ:
| Номинальный размер | Типичный пример использования |
|---|---|
| 1/2″ | Подводка к смесителям для раковины, полив с низким расходом воды |
| 3/4″ | Магистральный водопровод к дому, обычно для полива |
| 1″ | Магистральный водопровод, крупные ирригационные линии |
| 1-1/4″ | Сливные линии для раковин и ванн |
| 1-1/2″ | Сливные линии для кухонных раковин, стиральных машин, душевых кабин |
| 2″ | Сливные линии для раковин прачечных, некоторые ответвления для унитазов |
| 3″ | Главные сливные линии туалета |
| 4″ | Главные канализационные линии, подземный дренаж |
3. Метрические (ISO) эквиваленты размеров
Таблица выше в имперской системе (NPS). Если вы закупаете для метрического рынка, вот ловушка: метрическая ПВХ труба использует метрические наружные диаметры ISO 1452 — 20, 25, 32, 40, 50, 63, 75, 90, 110, 160 мм — которые НЕ взаимозаменяемы с размерами NPS, даже если номера выглядят похоже. Труба “50 мм” не является трубой “2 дюйма.”.
Никогда не сравнивайте по внешнему виду числа. В экспортном запросе укажите наружный диаметр в миллиметрах или дюймах явно — метка DN/NPS сама по себе недостаточна, чтобы гарантировать, что фурнитура подойдет.

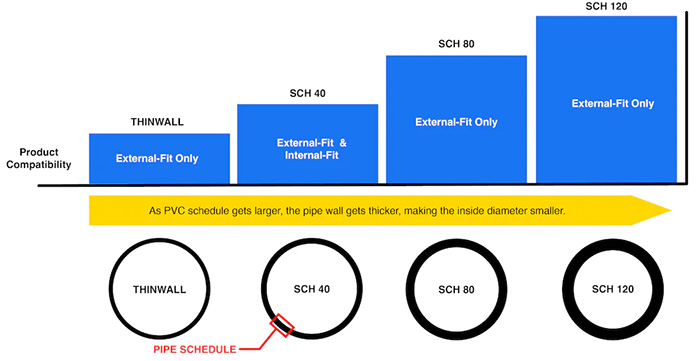

Степени толщины стенок (графики)
График" (часто сокращенно "SCH") означает толщину стенки трубы. Более высокий номер означает более толстую и прочную стенку.
1. Общие расписания:
| Расписание | Описание и общее применение |
|---|---|
| Расписание 40 | Сайт наиболее распространённый Класс. Достаточно прочные для большинства напорных и конструкционных применений. Используется для водоснабжения, ирригации и проектов "сделай сам". |
| Расписание 80 | Имеет более толстая стенка чем Schedule 40, что делает ее более прочной и долговечной. Используется в промышленных установках с высоким давлением или там, где требуется повышенная физическая прочность. Он имеет такой же наружный диаметр, как и Schedule 40, но меньший внутренний диаметр. |
| Расписание 120 | Еще более толстая стенка, используется в системах с очень высоким давлением. Менее распространены для общего применения. |
| SDR (соотношение размеров) | Обычно используется для подземных водопроводов и канализационных линий. Номер DR (например, DR 18, DR 35) - это отношение наружного диаметра трубы к толщине ее стенки. A Более низкое число DR означает более толстую стенку. |

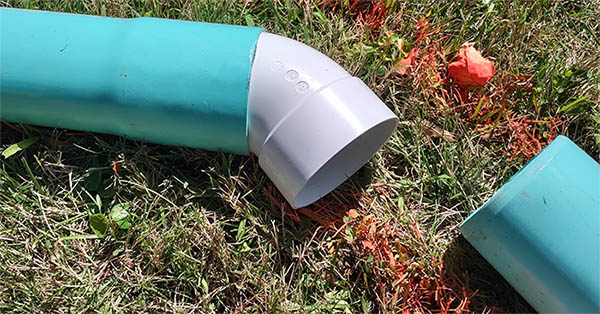

2. SDR против расписания:
- График - это унаследованный термин, определяющий набор толщин стенок.
- SDR (Standard Dimension Ratio) - это более современная, расчетная система, в которой толщина стенки прямо пропорциональна диаметру. SDR 35 - очень распространенная марка для подземных безнапорных канализационных и дренажных труб.
4. Быстрая справка по стандартам
Каждая PVC труба проходит обратно к стандарту. Укажите стандарт в вашем запросе, и поставщик точно знает, что отправить:
| Стандарт | Заслоны |
|---|---|
| ASTM D1785 | ПВХ труба под давлением Schedule 40/80 (Северная Америка) |
| ASTM D2665 | ПВХ труба и фитинги DWV |
| ASTM D3034 | ПВХ труба для гравитационного сточного водостока, в том числе SDR 35 |
| ASTM D2466 / D2467 | Фитинги с розеткой Sch 40 / Sch 80 (сочетаются с трубой D1785) |
| ISO 1452 | Трубы под давлением из ПВХ-U для водоснабжения (метрические рынки) |
Трубы и фитинги должны быть из одной и той же стандартной группы. Смешивание труб ASTM D1785 с фитингами ISO 1452 — одна из самых распространенных ошибок спецификации, которые мы наблюдаем: размеры выглядят близкими, но допуски не совпадают, и соединения протекают под давлением.
3. Таблица быстрого сравнения: Расписание 40 против Расписания 80
| eature | Расписание 40 | Расписание 80 |
|---|---|---|
| Толщина стенок | Стандарт | Толще — примерно на 40–50% больше стенки при том же наружном диаметре (близко к 55% в больших диаметрах) |
| Рейтинг давления (по ASTM D1785) | Базовый уровень | Около 40–45% выше рейтинг давления при том же размере — например, труба 1″: 450 psi (Sch 40) против 630 psi (Sch 80); 2″: 280 psi против 400 psi; 4″: 220 psi против 320 psi |
| Внутренний диаметр | Крупнее | Меньше (тот же OD, толще стенка) |
| Стоимость | Меньше затрат | Дороже |
| Вес | Зажигалка | Тяжелее |
| Цвет | Обычно белый | Обычно темно-серый |
Одно исправление широко распространённого мифа: Ск 80 не “вдвое сильнее” — его давление примерно на 40–45% выше, чем у Ск 40 при том же номинальном размере, согласно рейтингам таблиц ASTM D1785. Толщина стенки увеличивается примерно на половину, а предел прочности следует за ним почти линейно. Если поставщик называет большее число, чем это, попросите таблицу стандарта, а не их слово.
PN против расписания: та же работа, два языка
В Северной Америке классификация труб из PVC по расписанию. Метрики на рынках — Европе, на Ближнем Востоке, в Африке, Латинской Америке — классифицируют по PN (номинальное давление): PN10, PN16 и так далее, согласно ISO 1452.. Один и тот же материал, одна и та же работа, разные системы толщины стенок.
Если вы экспортируете, укажите оба в RFQ: “Ск 40 / PN16”.”. Один говорит вашему поставщику об американской ожидании, другой — о метрической — и это заставляет их подтвердить, какая толщина стенки вам действительно нужна. Трубка “PN16” от метрического поставщика и трубка “1-дюймовый Ск 40” не обязательно имеют одинаковую стенку. Задайте вопрос до того, как сделаете заказ, а не после того, как контейнер прибудет.
Как выбрать правильную трубу из ПВХ:
1. Что такое приложение?
- Вода под давлением? -> ПВХ 40 или ХПВХ Sch40.
- Сливная линия (раковина, туалет)? -> ПВХ DWV.
- Подземный дренаж? -> ПВХ SDR 35.
- Промышленность высокого давления? -> ПВХ 80-го вида.
- Самодельная конструкция (например, теплица)? -> ПВХ 40.
2. Какой размер вам нужен?
- Измерьте существующую трубу или проверьте технические характеристики того, к чему вы ее подсоединяете. Помните, что подбор осуществляется на основе Номинальный размер.
- Обязательно ознакомьтесь с местными сантехническими нормами узнайте обо всех ограничениях и необходимых материалах, особенно если речь идет о проектах внутри дома.
Резюме
Трубы из ПВХ выпускаются в нескольких видах (давление, дренаж, кабелепровод), размеров и толщины стенок (Schedule или PN) для различных областей применения. Понимание этих различий помогает обеспечить оптимальную производительность, безопасность и экономическую эффективность вашей трубопроводной системы.
Часто задаваемые вопросы
1. Безопасен ли ПВХ расписания 40 для питьевой воды?
Да — когда продукт имеет сертификат для питьевой воды для вашего рынка. В Северной Америке это NSF/ANSI 61; метрические рынки имеют свои собственные схемы. Стабилизаторы без свинца являются базовым, а не премиальным юзером. Попросите сертификат на стадии RFQ и подтвердите, что сертифицированный модельный ряд соответствует поставленным товарам.
2. В чем разница между ПВХ и CPVC?
CPVC — это PVC, который был хлорирован для повышения его термостойкости — непрерывное использование до 93°C (200°F) против примерно 60°C (140°F) для стандартного PVC.. Это делает CPVC выбором для трубопроводов горячей воды. Два строгих правила: CPVC нуждается в своем собственном растворе для склеивания,, и соединения CPVC не подходят к стандартным соединениям PVC.
3. Могу ли я склеить ПВХ расписания 40 и расписания 80 вместе?
Технически да — одинаковый наружный диаметр, и стандартный ПВХ-клей подходит для обоих. Но с joint сила такая же, как и у более слабой трубы., поэтому сборка рассчитана на давление по Schedule 40. Если вам требуется производительность Schedule 80, используйте Schedule 80 повсюду. Смешение марок для экономии на фитингах — это ложная экономия на линии под давлением.
4. Что означает SDR 35?
SDR (Стандартное соотношение размеров) это наружный диаметр, деленный на толщину стенки.. SDR 35 означает, что наружный диаметр в 35 раз больше толщины стенки — это труба с тонкими стенками для канализации и дренажа по ASTM D3034, общая в подземном бездавленном обслуживании. Меньшее число SDR означает более толстую стенку (SDR 26 более прочная, чем SDR 35). Трубы SDR не предназначены для работы под давлением.
