Введение статьи
“Колено” и “изгиб” используются взаимозаменяемо на строительных площадках, но это не одно и то же. Колено - это предварительно отформованный стандартный фитинг с радиусом от 1D до 2D; изгиб - это индивидуально сформированная кривая с радиусом более 2D..
Локоть - это стандартный фитинг, а отводы изготавливаются на заказ. Отводы обычно изготавливаются или производятся в соответствии с требованиями, в то время как колена являются предварительно изготовленными и стандартными.
Основное различие заключается в радиусе кривизны. Радиус кривизны колен обычно составляет от одного до двух раз больше диаметра трубы. У отводов радиус кривизны превышает диаметр более чем в два раза. Колена имеют промышленные стандарты и ограничения по размеру, радиусу изгиба и углу. Углы обычно составляют 45 или 90 градусов. Все остальные смещения классифицируются как изгибы труб.
Этот гид охватывает различия, когда каждый из них имеет смысл, и жесткое ограничение на изгибание ПВХ, о котором вы должны знать, прежде чем что-либо нагревать.

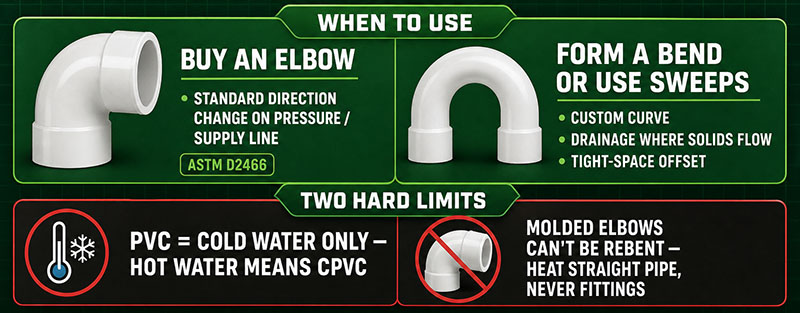

Когда использовать колено из ПВХ
Колено из ПВХ меняет фиксированное направление потока — стандартом являются 45° или 90°, и оба они отлиты, а не сварены или кованые.. Вы склеиваете их с помощью растворимого цемента: праймер, цемент, вставка. Вот и весь метод соединения. Если поставщик описывает колена из ПВХ как “сваренные, горячеплавленые или штампованные”, он описывает стальные или ППР фитинги — не ПВХ.
Колено 45 градусов：
Используйте 45° колено для плавных изменений направления, где вы хотите меньше падения давления, чем при 90°. — классический выбор для дренажных ветвей и длинных трубопроводов, где резкий поворот будет стоить в потоке. Два 45 дают вам 90° с более плавной дугой, стандартный прием на дренажных линиях.
Колено 90 градусов：
90° колено - это рабочая лошадка для изменения направления холодного водоснабжения, ирригации и дренажа.. Обратите внимание — холодная вода. Непрерывный рейтинг ПВХ составляет 140°F (60°C); для горячих водопроводов вам нужны колена CPVC, рассчитанные на 200°F (93°C), а не ПВХ. Если вы ошибетесь, соединение начнет ползти, а затем протечет.

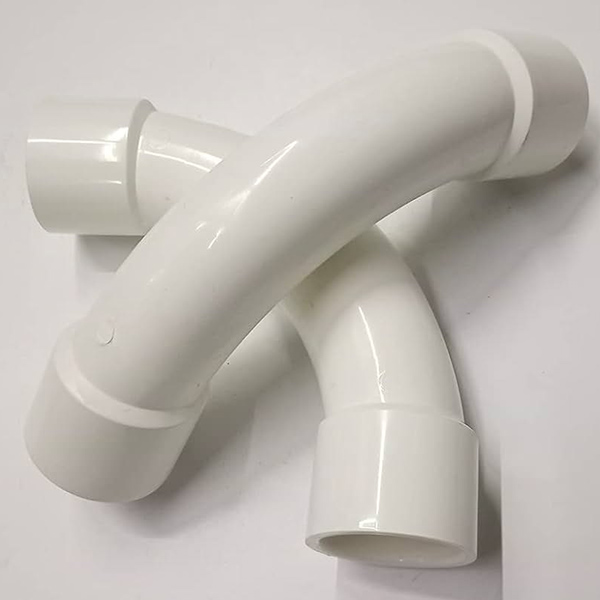

Что такое изгиб ПВХ трубы?
Поток Изгиб ПВХ трубы обычно лучше и глаже из-за отсутствия неровных поверхностей внутри. Вещество, протекающее внутри, не должно резко менять свое направление из-за резких поворотов или изгибов. Радиус изгиба трубы больше, чем у колена трубы, что позволяет лучше принимать поток.
Строители предпочитают использовать трубные изгибы, потому что они доступны по цене и обычно не нуждаются в большом количестве дорогих фитингов. Они также подходят для любых целей, для которых можно использовать колено трубы, но стоят не так дорого. Вы всегда можете изменить их направление, если используете холодную или горячую гибку на гибочном станке.
Разница между коленами и гнутыми трубами

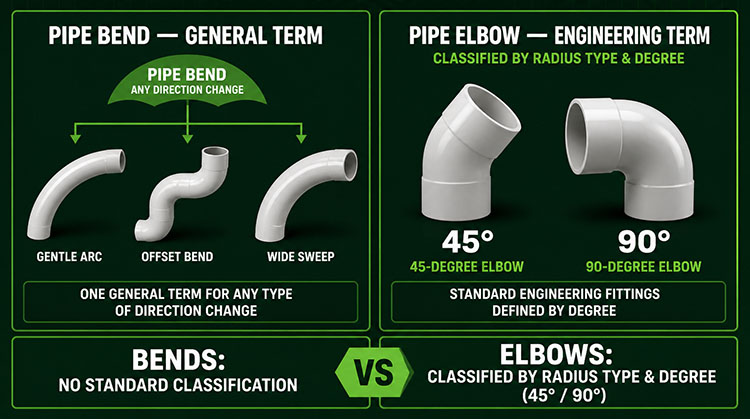

1. Категория
Трубный изгиб - это общий термин, используемый для изменения потока в трубопроводной системе. А вот трубное колено - это инженерный термин, имеющий конкретную классификацию: тип радиуса и степень. С изгибами дело обстоит иначе.
2. Производство
Инженер или подрядчик изготавливает трубогиб в зависимости от необходимости; он не поставляется заранее спроектированным. С другой стороны, трубное колено изготавливается по подробным стандартным спецификациям, и вы можете найти его в магазинах для выбора.

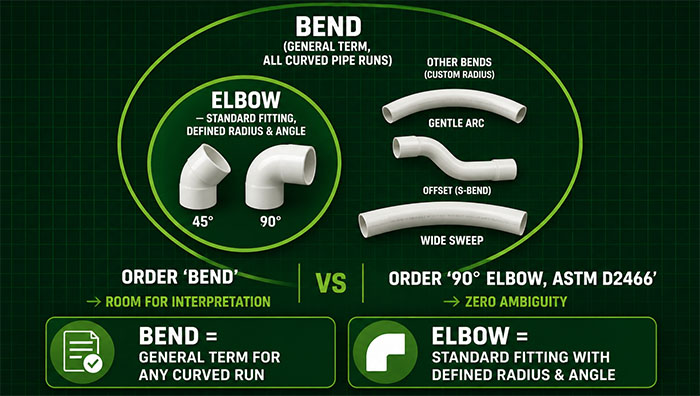

3. Классификация
Каждый изгиб - это поворот, но не каждый поворот - это изгиб.. “Изгиб” - это общий термин для любого изогнутого трубопровода; “изгиб 90°” обозначает конкретную стандартную арматуру с определенным радиусом и углом. Заказ по “изгибу” оставляет место для интерпретации — заказ по “90° изогнутому, ASTM D2466” не оставляет.
4. Углы
Колена труб ограничены в том, насколько сильно они могут менять направление. Вы покупаете их уже подогнанными под промышленные стандарты. Поэтому они ограничены по углу, радиусу изгиба и размеру. Все колена поддерживают угол изгиба 45 или 90 градусов. Трубные изгибы более гибкие, и любое другое смещение трубы делает ее изгибом, а не локтем.

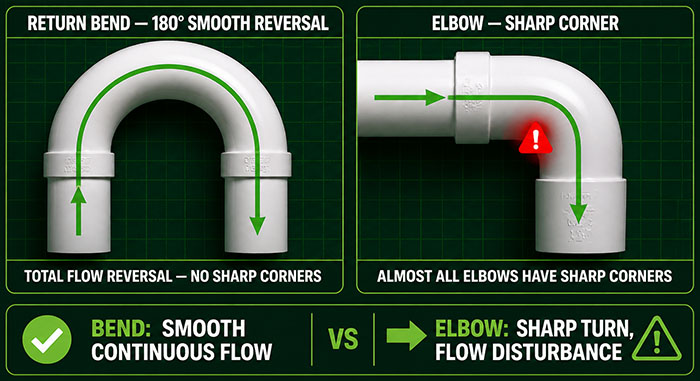

5. Поток
Некоторые колена имеют угол 180 градусов, что делает их обратным изгибом из-за полного разворота потока. Однако почти все колена имеют острые углы из-за специфических прямых углов и конструкции. С другой стороны, изгибы никогда не имеют острых углов, а всегда имеют плавный поток.
6. Фрикцион
Сформированный изгиб не имеет соединений, так что ему нечему протекать и нет трения за fittings. — жидкость следует одной непрерывной гладкой стенке. Изгибы добавляют два соединения с растворным свариванием плюс турбулентность самого поворота. Это честная версия компромисса: изгибы более плавные, но сложнее повторяемые; изгибы постоянные, но немного уменьшают поток..

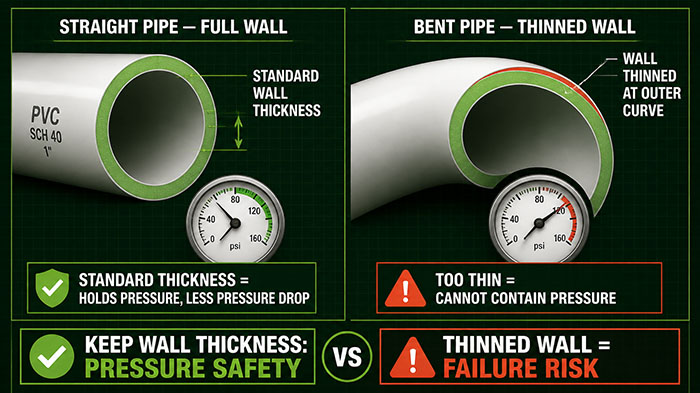

7. Толщина
Существуют ограничения на изгиб труб, чтобы предотвратить потерю толщины материала трубопровода. Чем тоньше труба, тем меньше она способна удерживать давление жидкости. Поэтому существует требование к толщине трубы, которая должна поддерживаться, чтобы она могла удерживать давление транспортируемого вещества. Если толщина трубы стандартная, то перепад давления будет меньше.
Какой размер ПВХ будет гнуться?
Трубы из ПВХ можно гнуть с помощью тепла, но не все размеры гнутся одинаково хорошо. Чем меньше диаметр, тем легче ее согнуть без разрывов и перегибов.
🔧 Общие рекомендации по гибке ПВХ:
| Размер (диаметр) трубы ПВХ | Изгибаемость | Примечания |
|---|---|---|
| ½ дюйма (15 мм) | ✅ Легко | Очень гибкий, хорошо подходит для сложных поворотов |
| ¾ дюйма (20 мм) | ✅ Легко | По-прежнему достаточно эластичен при бережном нагревании |
| 1 дюйм (25 мм) | ✅ Умеренный | При правильной технике можно плавно сгибать |
| 1¼ - 1½ дюйма | ⚠️ Трикки | Требуется больше тепла и внутренней поддержки |
| 2 дюйма и выше | ❌ Сложно | Склонна к перегибам и разрушению, не идеальна для сгибания |
🛠️ Советы для успешного сгибания:
- Используйте тепловую пушку или горячий песок (не открытое пламя).
- Поддержите внутреннюю часть гибкой пружиной или песком, чтобы предотвратить обрушение.
- Избегайте перегибов - не допускайте изгибов, превышающих минимальный радиус изгиба трубы.
- Используйте ПВХ Schedule 40 - он более гибкий, чем Schedule 80.
🧱 Альтернатива для больших труб:
- Для больших диаметров (2"+) обычно лучше использовать фитинги (например, колена или развертки), а не гибы.
Стандарты и правила радиуса изгиба
Когда вы покупаете изгибы, указывайте стандарт fitting: ASTM D2466 для Schedule 40, ASTM D2467 для Schedule 80, ASTM D2665 для дренажа DWV.. Изгибы также классифицируются по радиусу — короткий радиус R=1D, длинный радиус R=1.5D — и длинный радиус является стандартом для хорошего потока.
Для нагреваемых ПВХ-труб правило работы таково: держите радиус изгиба не менее 8–10 раз диаметра трубы (труба диаметром 2″ нуждается в радиусе изгиба 16″–20″). Более узкий радиус приведет к изломам или складкам на внутренней стороне изгиба даже с нагревом и песком. (Опытный показатель — проверьте в соответствии с вашими местными нормами перед спецификацией.)
Как согнуть локоть из ПВХ?
Колена из ПВХ - это предварительно отлитые фитинги, они не предназначены для сгибания. Если вы спрашиваете, как изменить угол изгиба ПВХ или создать нестандартный изгиб, важно уточнить:
🔧 Если вы говорите о сгибании ПВХ-трубы, а не локтя:
- Вы можете согнуть прямую ПВХ-трубу с помощью нагрева, чтобы сделать нестандартные изгибы. Но колено (например, 90° или 45°) - это жесткий литой фитинг, и его нельзя изменить путем сгибания.
❌ Почему нельзя сгибать локти из ПВХ:

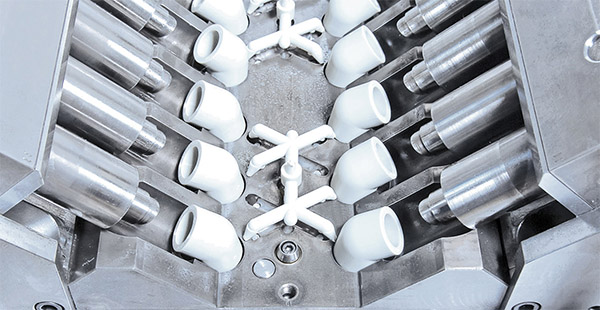

- Колена из ПВХ отливаются под давлением в конечную форму.
- Попытка нагреть и согнуть локоть приведет к его деформации или разрушению.
- Они имеют разную толщину стенок и точки внутреннего напряжения, что делает невозможным равномерный изгиб.
✅ Альтернативные решения:
1. Используйте тепло для сгибания труб из ПВХ
- Если вам нужен индивидуальный угол:

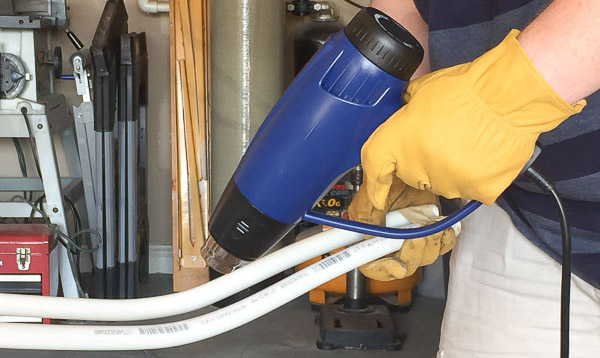

- Используйте тепловую пушку, чтобы размягчить прямую ПВХ-трубу.

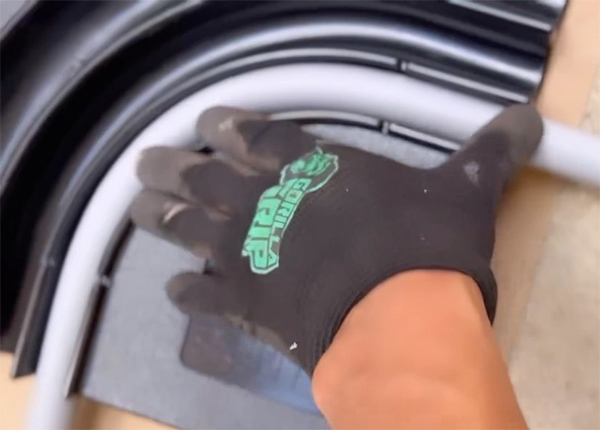

- Согните его на станке или в форме.
- Дайте ему остыть и затвердеть на месте.
2. Используйте несколько колен
- Если стандартное колено 90° или 45° не подходит для ваших нужд:

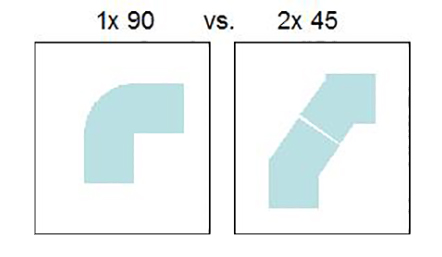

- Соедините два колена под углом 45°, чтобы получить 90° с небольшим смещением.
- Используйте уличные колена или регулируемые фитинги для создания индивидуальных направлений.
Примечания:
Локоть из ПВХ нельзя согнуть - только прямую трубу можно согнуть с помощью тепла. Для изменения направления выбирайте подходящий фитинг с коленом или рассмотрите альтернативные варианты гибких труб.
Сломается ли ПВХ при сгибании?
Да, ПВХ может сломаться, если его неправильно согнуть - особенно если он холодный или слишком резко согнут без подогрева.

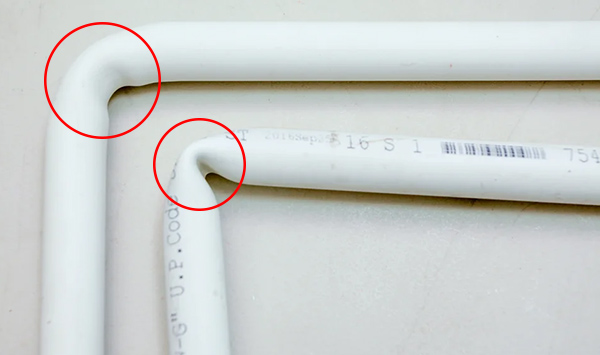

🔍 Почему ПВХ ломается при сгибании:
- Жесткость ПВХ - это жесткий термопласт. Он предназначен для того, чтобы оставаться прямым.
- Температура Холодный ПВХ становится хрупким и легче ломается.
- Резкий радиус изгиба Слишком тугой изгиб приводит к образованию трещин или складок.
- Без внутренней поддержки Без заполнения (например, песком) стенки трубы могут разрушиться.

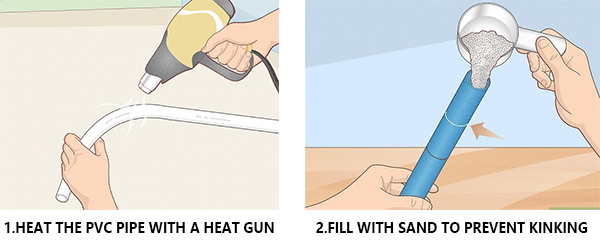

✅ Когда можно согнуть ПВХ и не сломать его?
- Он размягчается с помощью контролируемого тепла (например, тепловой пушки или печи).
- Радиус изгиба постепенный, а не резкий.
- По желанию можно заполнить его песком, чтобы предотвратить перекручивание.
- Дайте ему остыть в желаемой форме, не заставляя.
❌ Что произойдет, если согнуть его в холодном состоянии?
- Могут образоваться волосяные трещины (сначала их не видно).
- Он может внезапно сломаться под давлением или нагрузкой.
- Даже если он держит форму, в месте сгиба он теряет прочность.
✅ Лучшая практика:
Если вам нужны изгибы, нагрейте и придайте форму трубе из ПВХ, или используйте готовые фитинги с коленами или гибкий шланг из ПВХ.
Часто задаваемые вопросы
1. В чем основное отличие между коленом из ПВХ и изгибом?
Радиус. Изгибы являются стандартными fitting с радиусом 1D–2D (короткий 1D, длинный 1.5D); изгибы - это индивидуальные кривые, превышающие 2D.. Изгибы покупаются на складе в соответствии с стандартами ASTM; изгибы формируются на месте или в мастерской.
2. Могу ли я сам согнуть трубку из ПВХ?
Да, до примерно 1-1/2″ с осторожностью — используйте тепловую пушку (никогда открытый огонь), заполните трубу песком или используйте пружину, чтобы предотвратить сжатие, и держите радиус выше 8–10× диаметра.. Более крупные размеры: покупайте fittings или предварительно сформированный изгиб вместо.
3. Почему я не могу согнуть колено из ПВХ?
Потому что он литой под давлением. Переподогревание формованного колена деформирует патрубок, ослабляет стенку и оставляет внутреннее напряжение — соединение выйдет из строя позже под давлением.. Если вам нужен нестандартный угол, погните прямую трубу или соедините два 45° колена.
4. Является ли изгиб лучшим вариантом для дренажа?
Обычно да. Изгиб или поворот не имеют внутренних соединений и имеют более мягкий изгиб, так что грузы проходят с меньшими завихрениями. Вот почему нормы дренажа предпочитают изгибы и вилки острым соединениям 90°. Для трубопроводов под давлением стандартные колена по ASTM D2466 являются практическим выбором.
Резюме
Правило большого пальца: стандартное изменение направления в трубопроводе под давлением или подаче — купите колено (ASTM D2466). Пользовательский изгиб, дренаж, где идут твердые вещества, или смещение в ограниченном пространстве — создайте изгиб или используйте изгибы.. И не забывайте о двух жестких ограничениях: ПВХ предназначен только для холодной воды (горячая вода = CPVC), и формованные колена нельзя перегибать. Нагревайте только прямую трубу, никогда фитинги.
SAM-UK поставляет ПВХ и CPVC колена под углом 45° и 90°, 40-го и 80-го класса, с сертификатом NSF — просмотреть ассортимент колен или свяжитесь с нашей командой для чертежей и сроков поставки.
Колено против изгиба: сравнение
| Размер | Колено | Сгиб |
|---|---|---|
| Производство | Стандартные фитинги, формованные методом инъекционного литья | Сформированные на месте или в магазине с помощью нагрева |
| Радиус изгиба | R = 1D (короткое) до 1.5D (длинное) | R больше 2D |
| Углы | Фиксированные: 45°, 90° (доступен возврат 180°) | Любой пользовательский угол |
| Стандарт | ASTM D2466 (Sch 40), D2467 (Sch 80), D2665 (DWV) | Нет стандарта фитингов — полевые работы |
| Соединение | Стыкованные гнезда или резьбы | Нет соединений — одна непрерывная труба |
| Лучшее для | Напорные трубы, подача, орошение | Дренаж, большие радиусы поворотов, индивидуальные компенсации |
| Стоимость | Низкая, стандартная | Высокая — трудозатраты и оборудование |
Краткое содержание за 10 секунд: напорная труба = опора; дренаж или индивидуальный изгиб = поворот или наклон.. Все остальное — детали.
Какой выбрать для вашей работы?
Напорная труба или линия орошения: купите стандартную опору — 90° или 45°, минимум Schedule 40, в соответствии с ASTM D2466.. Повторяемая, рассчитанная на давление, и соединение подлежит проверке.
Дренажная или канализационная ветвь: используйте наклон или тройник, а не резкий угол 90°. Твердые вещества не поворачивают углы; они накапливаются у них.. Тройники под прямым углом на дренажных линиях ограничены нормами в большинстве юрисдикций именно по этой причине.
Индивидуальный угол или препятствие для обхождения: нагревайте прямую трубу до примерно 1-1/2″, или закажите предварительно сформированный изгиб. Держите радиус больше 8–10× диаметра трубы и внутренняя часть изгиба остается чистой.
Что угодно от 2″ и выше: не сгибайте его. Купите фитинг — углы, повороты или тройники — для надежного сгиба большого ПВХ требуется оборудование, которого нет на большинстве строительных площадок, и изогнутая линия диаметром 2 дюйма — это переработка, о которой вы запомните.
Полевые заметки о плотных изгибах
Вот типичный случай, который я наблюдал не раз: подрядчик нагревает 3/4-дюймовый ПВХ для сливной линии кондиционера, чтобы сэкономить на угле, сгибает его сильно, и линия засоряется в течение месяца. Проблема была не в радиусе — а во внутренней стенке, которая выгибалась и уменьшала эффективное сечение на сгибе.. Трубка выглядела нормально снаружи; внутри она была наполовину закрыта.
Вот почему существует правило 8–10× и почему песок или пружина помещаются внутрь трубы перед нагревом.. Если сгиб более острый, чем это, купите фитинг. Угол недорогой; переработка — нет.
