Введение статьи

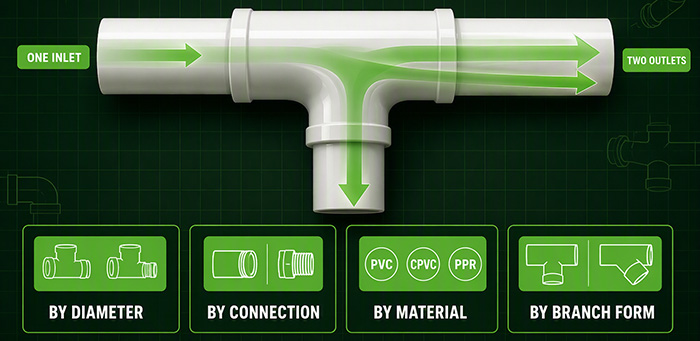

Тройник – это фитинг, который разделяет одну трубу на две. Тройники подключают главную линию — один вход разделяется на два выхода или две линии соединяются в одну — и они представлены в нескольких стандартных типах. Этот гид охватывает четыре способа классификации тройников: по диаметру, по соединению, по материалу и по форме ответвления, с различиями, которые действительно важны при покупке.
По диаметру
Равный тройник: все три отверстия одного номинального размера — записываются 4″ x 4″ x 4″. Он делит или объединяет полный поток без уменьшения, поэтому главное и ответвления одинакового размера используют его.
Редукционный тройник: ответвление меньше основной линии — записывается 4″ x 4″ x 2″. Основная линия сохраняет свой полный диаметр, в то время как ответвление уменьшается, что экономит вам тройник, переходник и еще одно склеенное соединение.

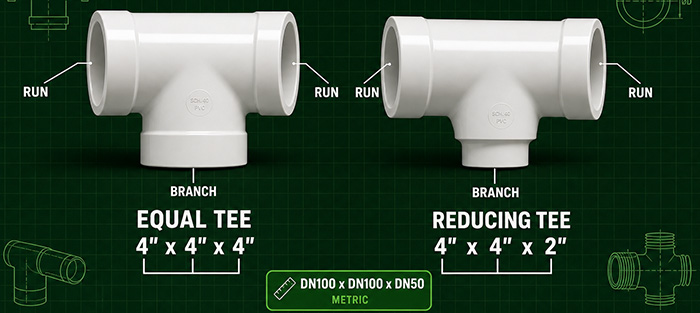

Обозначение размера тройника: как читать и записывать
Тройник определяется тремя числами: основная линия x основная линия x ответвление — сначала два линейных отверстия, затем ответвление. Равный тройник записывается как 4″ x 4″ x 4″; уменьшающий тройник как 4″ x 4″ x 2″. На метрических рынках тот же тройник записывается как DN100 x DN100 x DN50.
Это имеет большее значение, чем кажется: если ваш запрос на коммерческое предложение просто говорит “колено 2 дюйма”, поставщику нужно будет угадать, является ли ветвь 2" или меньше — а неверное предположение означает неправильно выбранную деталь и повторный заказ. Указывайте все три размера в каждом запросе. Для резьбовых тройников добавьте также стиль конца: 4" FPT x 4" FPT x 2" MPT.
По соединению
Резьбовой тройник (скользящий): все три конца являются гнездовыми рукавами, которые приклеиваются к трубе — клей, вставить и держать.. Это стандартное соединение из ПВХ: быстрое, постоянное и рассчитанное на давление, когда выполнено с праймером и цементом. Без резьбы, без заворачивания.
Резьбовой тройник: один или несколько концов имеют резьбу NPT — женская (FPT) или мужская (MPT) — для соединений, которые должны разъединяться или соединяться с резьбовым оборудованием. Резьбы — это слабое место любого соединения из ПВХ, поэтому используйте их там, где важно разборка, а не там, где давление наивысшее.
По материалу

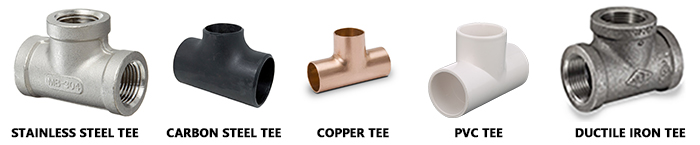

Тройники из ПВХ доминируют в сантехнике и орошении; тройники из CPVC справляются с горячей водой до 200°F (93°C); тройники из PPR сварены методом материала для систем горячего и холодного питьевого водоснабжения.. Стальные, медные и серые чугунные тройники существуют для металлических трубопроводных систем, но каждый материал имеет свой метод соединения — вы не можете приклеить гнездо из ПВХ к стальной трубе — поэтому выбор материала определяет всю систему соединений.

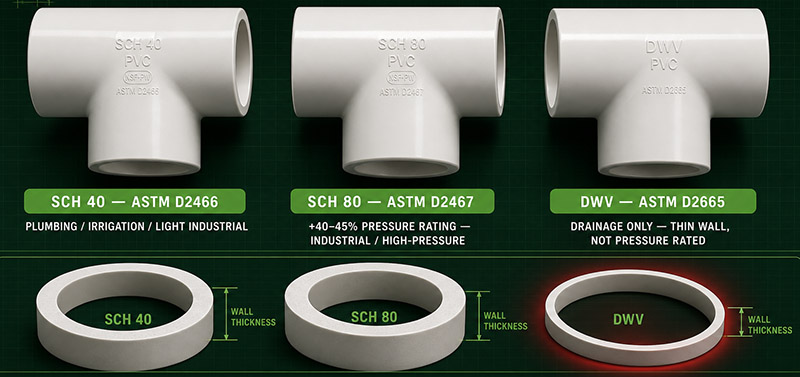

Какой класс тройника: график 40, 80 или DWV?
Тройники размером Schedule 40 (ASTM D2466) охватывают большую часть сантехники, орошения и легкой промышленной службы; Schedule 80 (ASTM D2467) имеет примерно на 40–45% более высокий рейтинг давления при том же размере для промышленных линий, высокопроизводительного орошения и везде, где применяется снижение давления. Тройники DWV (ASTM D2665) предназначены только для дренажа — они тонкостенные, дешевые и не рассчитаны на давление.
Вот в чем ловушка: тройник DWV на подающей линии потерпит неудачу — не всегда сегодня, но в конечном итоге, в самой тонкой точке.. Разница в стенке достаточно мала, чтобы пропустить ее с первого взгляда, и достаточно велика, чтобы иметь значение под давлением. Если сомневаетесь, покупайте Schedule 40; это стандарт по умолчанию по причине.
По форме ответвления
Равный тройник: ветвь покидает основной трубопровод под прямым углом — стандартный тройник 90°, используемый в схемах давления и дренажа. (Это “равный тройник”, который вы увидите неправильно обозначенным в некоторых каталогах; равный против уменьшающего касается диаметра, перпендикулярный против Y касается геометрии — не смешивайте две классификации.)

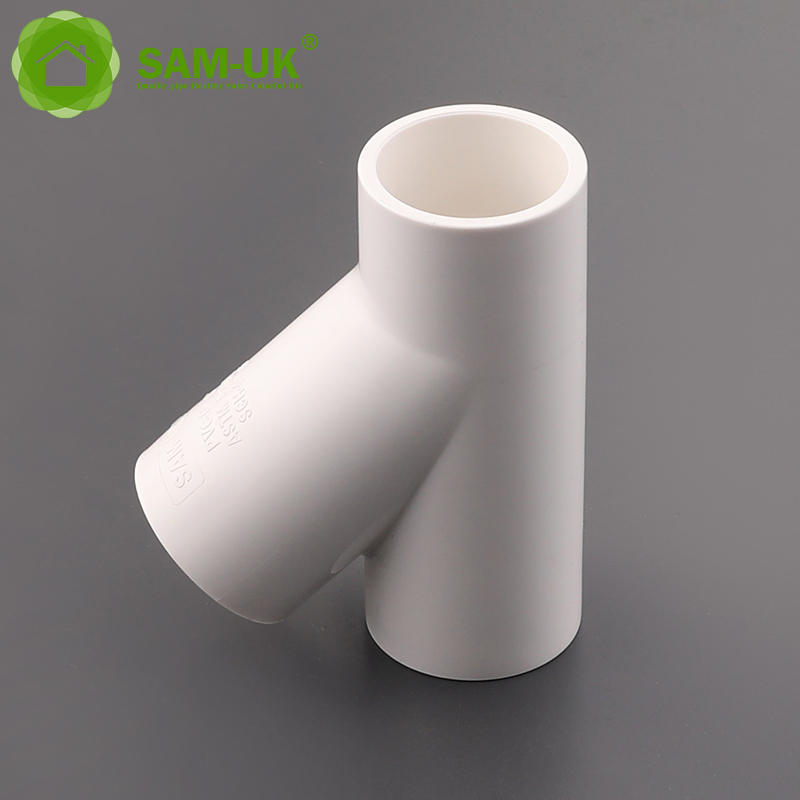

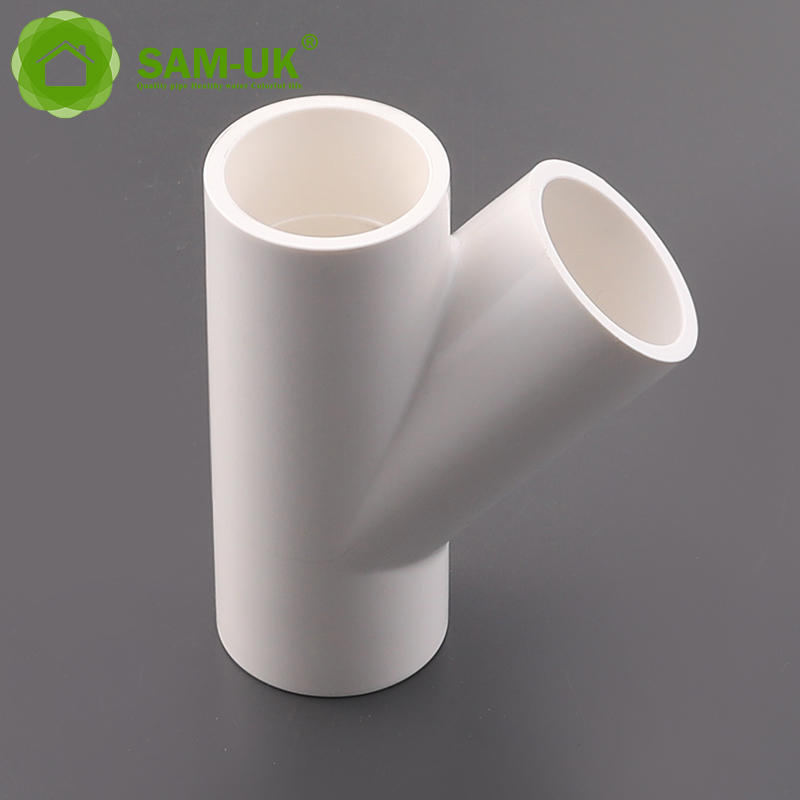

Й-ти: ветвь входит в подключение под меньшим углом, обычно 45°. Ветки с Y-образным соединением - правильный выбор для дренажа: более плавный вход позволяет твердым частицам двигаться и уменьшает турбулентность, которая вызывает засоры — в многих юрисдикциях требуется Y-образное соединение вместо 90° Т-образного на сточных и вентиляционных ветвях.

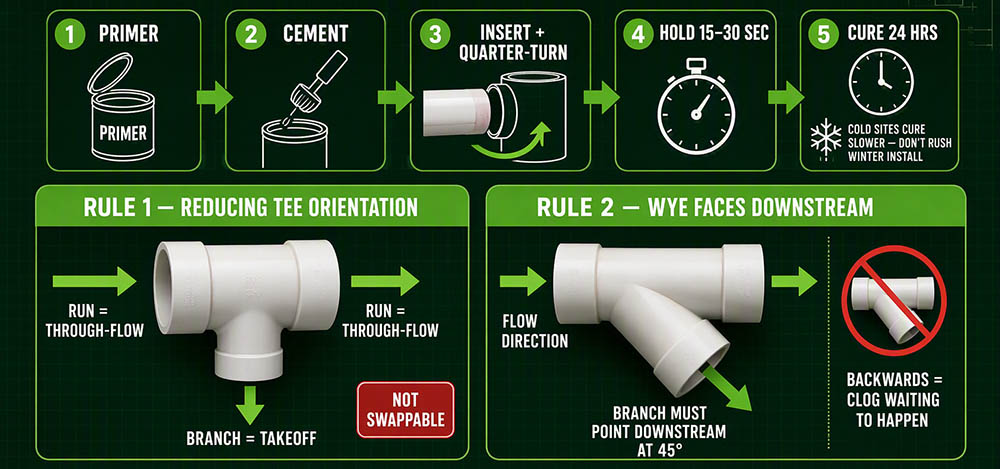

Примечания по установке, которые сэкономят повторный вызов
Сварка т-образного соединения с растворителем аналогична любому вставному соединению: первый слой праймера, затем цемент, затем вставить с четвертым поворотом, удерживать 15–30 секунд и дать полностью застыть — 24 часа при комнатной температуре перед напором.. Холодные участки застывают медленнее; не спешите с зимней установкой.
Два правила направления ставят установщиков в затруднительное положение. Во-первых, редуцирующая тройник имеет фиксированную ориентацию — ответвление является меньшим выходом, и его нельзя поменять местами;; отверстия линии являются проходимыми, ответвление — это отвод. Во-вторых, в дренажных системах ответвление тройника должно указывать вниз по течению (в направлении потока) под углом 45° так чтобы твердые вещества попадали в поток, а не против него. Установить его задом наперед — значит создать засор, который ждет своего часа.

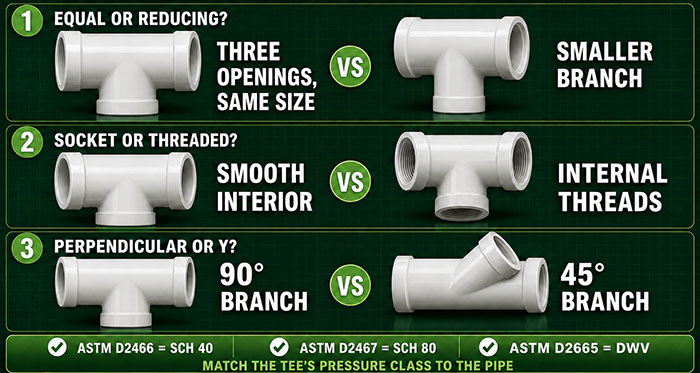

Резюме
Покупка ПВХ-тройника сводится к трем вопросам. Равный или уменьшающий? Ветвь того же размера или меньшая. С муфтой или резьбой? Постоянная сварка растворителем или разборные резьбы. Перпендикулярная или Y-образная? Прямой угол для давления, вьет для дренажа, где текут твердые вещества.
Еще одно: укажите стандарт — ASTM D2466 для Schedule 40, D2467 для Schedule 80, D2665 для DWV — и сопоставьте класс давления тройника с трубой. DWV тройник на линии давления — это утечка, ожидающая дня проверки.
