Введение
A Напорная труба из ПВХ Предназначены для транспортировки жидкостей под давлением, широко используются для водоснабжения, орошения и промышленного применения благодаря своей прочности, коррозионной стойкости и экономичности. Они бывают различных типов и классов давления для удовлетворения различных потребностей.
Здесь представлен четкий, профессиональный обзор напорных труб из ПВХ, включая их определение, классификацию и основные области применения:
Что такое напорная труба из ПВХ?
1. Напорная труба из ПВХ представляет собой разновидность поливинилхлорида (ПВХ) труба, специально предназначенная для транспортировки жидкостей под давлением, таких как вода, ирригационный поток или промышленные жидкости.
2. Для его изготовления используется непластифицированный ПВХ (UPVC) смола, которая обеспечивает высокую прочность, жесткость и коррозионную стойкость, что делает ее пригодной для использования в системах, находящихся под длительным давлением.

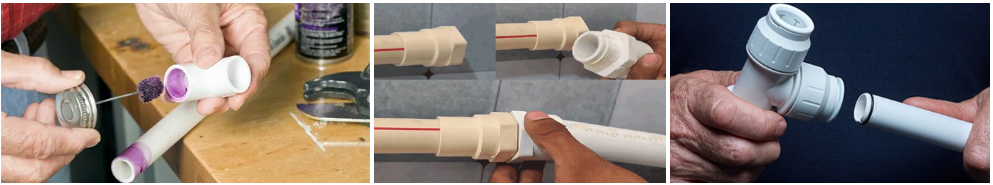

3. Напорные трубы из ПВХ обычно соединяются с помощью цементно-растворных соединений, резиновых колец (нажимное крепление) соединения, или резьбовые фитинги, в зависимости от номинального давления и области применения.

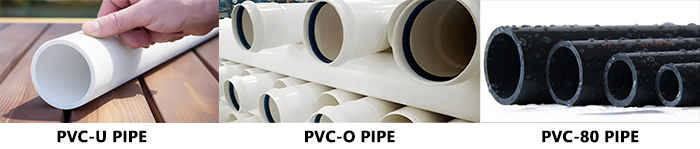

🚰 Виды напорных труб из ПВХ
Вот основные типы труб из ПВХ, используемых для работы под давлением:
| Тип труб из ПВХ | Основные характеристики | Общие приложения |
|---|---|---|
| PVC-U (непластифицированный) | Прочная, экономичная, превосходная коррозионная стойкость. Максимальная рабочая температура обычно 45-60°C. | Городское водоснабжение, напорный дренаж, ирригация. |
| ПВХ-О (ориентированный) | Молекулярная ориентация повышает прочность и ударопрочность; более высокое давление (до 2,5 МПа). | Заглубленные или надземные напорные водопроводные системы, пригодные для работы под высоким давлением. |
| Промышленный график 80 | Более толстые стенки, чем у стандартного PVC-U, изготовлены из жесткого ПВХ для повышения физической прочности. | Химическая обработка, вода для промышленных предприятий, очистка сточных вод. |
💧 Давление классов: что на самом деле означает PN
ПВХ-U водопроводная труба классифицируется по номинальному давлению (PN), с стандартными классами PN6, PN8, PN10, PN12.5 и PN16 (0.6–1.6 МПа). Каждая оценка PN основывается на температуре воды 20°C — это записано в стандарте, но это деталь, которую покупатели чаще всего игнорируют.
Само число вводит в заблуждение: PN16 не означает, что вы можете работать при 16 барах бесконечно. Это означает рабочее давление, рассчитанное на 20°C, и в момент повышения температуры это значение должно быть снижено (следующий раздел). Классическая ошибка, которую совершают менеджеры по закупкам, — это рассматривать PN как абсолютный предел давления, а затем подбирать под пиковые рабочие условия — и удивляться, почему система не работает при нагреве в первый раз.
Второе различие, которое не должно быть размыт: ПВХ-O и ПВХ-U имеют разные пределы PN. PVC-U останавливается на PN16 в стандартных линиях продукции; PVC-O, усиленный молекулярной ориентацией, достигает PN25 (2.5 МПа). Старая линия “PN6–PN25” на этой странице была не ошибочной — было ошибочно утверждать оба материала в одном дыхании. Правильный способ сказать это: PVC-U обычно работает на PN6–PN16; PVC-O доходит до PN25.
Таблица 40/80 находится вне обоих систем — это ASTM D1785 Североамериканская структура, оцененная по толщине стенки, а не PN. Сначала исправьте рыночный стандарт, а затем спорьте о классе.
Стандарты давления ПВХ труб по рынку
Если запрос на предложение только говорит “трубопровод из PVC под давлением,” ни один уважаемый поставщик не может напрямую это процитировать — потому что системы спецификаций полностью различаются от рынка к рынку. Номер стандарта — это язык покупателя.. Ошибитесь со стандартом, и товары не подойдут к системе, или, что хуже, они провалят проверку при прибытии.
Четыре системы охватывают большую часть закупок трубопроводов из PVC под давлением в мире:
| Рынок | Стандарт | Что это охватывает |
|---|---|---|
| Северная Америка | ASTM D1785 | Трубопровод из PVC Schedule 40 / Schedule 80 под давлением |
| Северная Америка | ASTM D2466 / D2467 | Розетки Sch 40 / Sch 80 (соединяются с D1785) |
| Международный (ISO) | ISO 1452 | Трубы из PVC-U для водоснабжения, включая питьевые системы |
| Австралия / Новая Зеландия | AS/NZS 1477 | Трубопровод из PVC под давлением для водоснабжения |
| Китай | GB/T 10002.1 | Трубопроводы для водоснабжения из ПВХ-U |
Одно заблуждение заслуживает того, чтобы его указали:
Рейтинги Sch 40/80 и PN не являются взаимозаменяемыми.. Классы ASTM D1785 определяются по толщине стенки; классы ISO 1452 определяются по номинальному давлению. Основания давления, коэффициенты безопасности и методы испытаний различаются. Если вы перенесете идею “PN16 равен Sch 40” в выбор, это вскоре обернется против вас. Прежде чем заказывать, подтвердите две вещи: по какому стандарту рынка вы покупаете, и что трубы и фитинги относятся к одной и той же стандартной группе — смешивание труб ASTM с фитингами ISO является самой распространенной ошибкой низкого уровня, которую мы видим на строительных площадках.
Уменьшение температуры: прочитайте это перед тем, как сделать спецификацию
Рейтинги трубопроводов из ПВХ основаны на температуре воды 20°C. Повышение температуры жидкости требует снижения рейтинга — это снижение, и стандартные отраслевые коэффициенты составляют 0.8 для 25–35°C, 0.63 для 35–45°C.
Проведите расчеты, и это станет очевидным. Труба PN16 выдерживает 16 бар при 20°C. Увеличьте температуру жидкости до 40°C, и вы получите примерно 10 бар (16 × 0.63). Если ваша система действительно работает при 12 бар, то этот трубопровод уже перегружен — это не материалом, это нарушением спецификаций.
Мы слишком много раз наблюдали это на проектах по орошению на Ближнем Востоке и в Африке: инженеры рассчитывают на 20°C, а вода на месте измеряет 40°C+, и через два года соединения начинают подтекать, а в стенах появляются микро-трещины. Лабораторные тесты каждый раз показывают чистые результаты. Фактор снижения, указанный в спецификациях, был единственной ошибкой.
И граничное условие — выше 60°C стандартный ПВХ-U вообще не должен использоваться. Это территория CPVC. Хлорирование повышает непрерывную рабочую температуру CPVC до 93°C (200°F), сохраняя устойчивость к коррозии и ценовое преимущество семейству ПВХ. Для систем горячего водоснабжения не стоит задаваться вопросом, может ли ПВХ “обойтись” и переходить сразу к системе трубопроводов CPVC.
🏗️Applications Напорные трубы из ПВХ
Напорные трубы из ПВХ используются в коммунальных, промышленных, сельскохозяйственных и жилых системах. Распространенные области применения включают:
1. Системы водоснабжения
Сети распределения питьевой воды
Магистральные и разветвленные трубопроводы
Сельские и городские системы водоснабжения
2. Ирригационные сети
Сельскохозяйственные ирригационные магистрали и боковые каналы

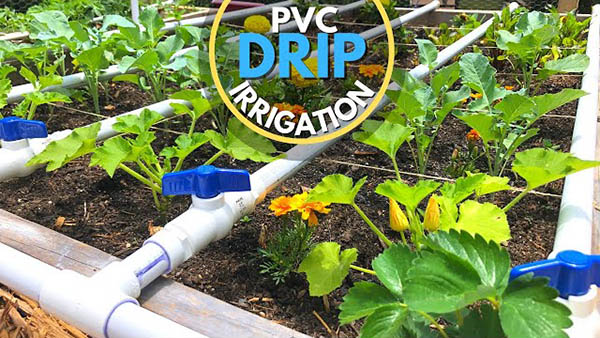

Системы капельного и дождевального полива

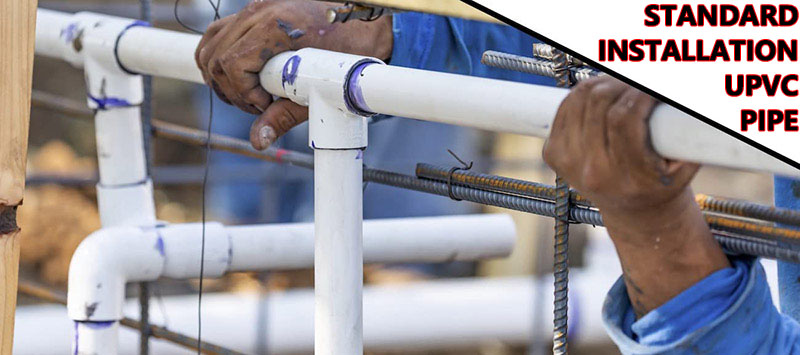

3. Строительство и строительные услуги
Водопроводные линии
Кровельные и напольные стояки
Преимущества напорных труб из ПВХ
- Легкий вес → Легко транспортировать и устанавливать
- Коррозионная и химическая стойкость → Длительный срок службы в различных условиях
- Гладкая внутренняя поверхность → Снижение потерь на трение, поддержание высокой скорости потока
- Экономичный → Более низкая стоимость по сравнению с металлическими трубами при аналогичных характеристиках
- Нетоксичен и безопасен для питьевой воды
Уменьшение температуры: прочитайте это перед тем, как сделать спецификацию
Рейтинги давления водопроводных труб ПВХ предполагают температуру воды 20°C. Как только ваша жидкость нагревается, рейтинг падает — это называется снижением рейтинга. Как правило: 25–35°C → умножитьRated pressure на 0.8; 35–45°C → умножить на 0.63. Выше 60°C стандартный ПВХ-U вообще не должен использоваться — для этого предназначен CPVC.
Для проектов по орошению в жарком климате на Ближнем Востоке или в Африке мы регулярно наблюдаем, как инженеры пропускают этот шаг, а затем задаются вопросом, почему соединения начинают подтекать в год. Это не дефект трубы — это ошибка спецификаций.
Резюме
Доступно в классе давления от PN6 до PN16 для ПВХ-U, до PN25 для ПВХ-O или Schedule 40/80 по ASTM D1785 для североамериканских проектов.
Надеюсь, этот обзор поможет вам понять Напорные трубы из ПВХ. Если у вас есть конкретное применение и вам нужна помощь в выборе подходящего класса труб, не стесняйтесь спрашивать.
Часто задаваемые вопросы
1. Можно ли использовать ПВХ трубы под давлением для питьевой воды?
Да — при условии, что продукт имеет сертификат для питьевой воды для вашего рынка. Северная Америка признает NSF/ANSI 61; другие регионы имеют свои схемы. Безсвинцовые стабилизаторы — это минимум, а не отличие. Запросите копию сертификата на этапе запроса, не принимайте устных заверений и проверьте, чтобы сертифицированный модельный ряд соответствовал тому, что фактически попадает на ваш склад.
2. В чем разница между Schedule 40 и Schedule 80?
При одинаковом наружном диаметре, толщина стенки Sch 80 примерно на 40–50% толще, чем Sch 40 (приближается к 55% в больших диаметрах), с значительно более высоким рейтингом давления — за счет меньшего внутреннего диаметра, незначительно меньшей производительности и более высокой цены за единицу. Химические и высоконапорные промышленные линии оправдывают Sch 80. Муниципальная вода и орошение, с их обычными профилями давления, не делают этого — тратя деньги на Sch 80 здесь ничего не купишь.
3. Как выбрать правильный класс PN?
Рассчитайте максимально допустимое рабочее давление системы, затем примените коэффициент безопасности 1.25–1.5 — и не забывайте о водяном ударе. Когда клапан закрывается быстро, скачок давления может ненадолго удвоить давление в линии. Если есть сомнения, используйте класс повыше: разница в цене между классификациями труб ничтожна по сравнению с затратами на демонтаж протекающей линии.
4. Можно ли закапывать ПВХ трубы под давлением?
Да — большинство городских водопроводных магистралей закапываются из ПВХ. Однако есть два правила: любой надземный участок должен иметь защиту от УФ-излучения (обертывание или покраска; прямое солнечное начало делает поверхностный слой хрупким), и обратная засыпка траншей должна быть уплотнена и свободна от острых камней.. Сломанные стенки труб из-за плохой обратной засыпки — это основная причина преждевременной поломки в закапываемых установках.
5. ПВХ труба под давлением или HDPE — что выбрать?
Это зависит от задачи, и любой, кто отвечает “один лучше”, в общем смысле, переоценивает вас. ПВХ жесткий, дешевле за метр и быстрее соединяется — подходит для насосных станций, надземных участков и обычных линий подачи. ПЭ в/гибкий, соединяется в непрерывные длины и устойчивая к оседанию грунта — подходит для длинных подземных магистралей и геологически активного грунта. Для длинных городских магистралей мы обычно рекомендуем ПЭ; внутри территорий предприятий и надземных участков ПВХ выигрывает по стоимости.
