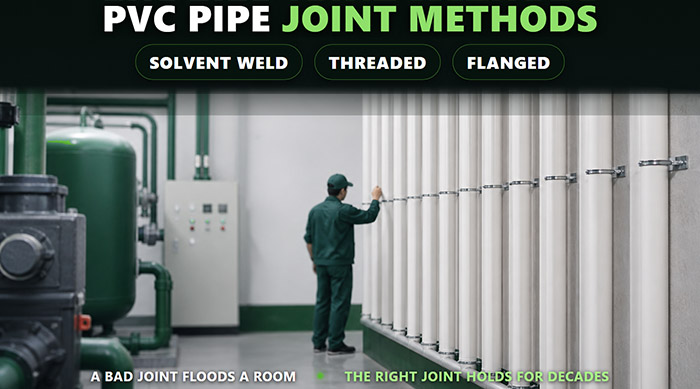

Introdução
Se escolher o método de junção errado, estará a criar uma futura fuga. Se escolher o método certo, o sistema nunca precisará de manutenção. Já vi um Uma única junta mal soldada com solvente pode causar uma inundação numa sala de máquinas E já vi ligações roscadas a aguentarem-se durante 20 anos sem derramarem uma gota. A diferença? Saber qual o método a utilizar — e os pormenores que importam durante a instalação.
Ao ler o guia que se segue, poderá conhecer os métodos de união de tubos de PVC — tais como a soldadura com solvente, as ligações roscadas e as ligações com flanges —, bem como as aplicações adequadas para cada método.

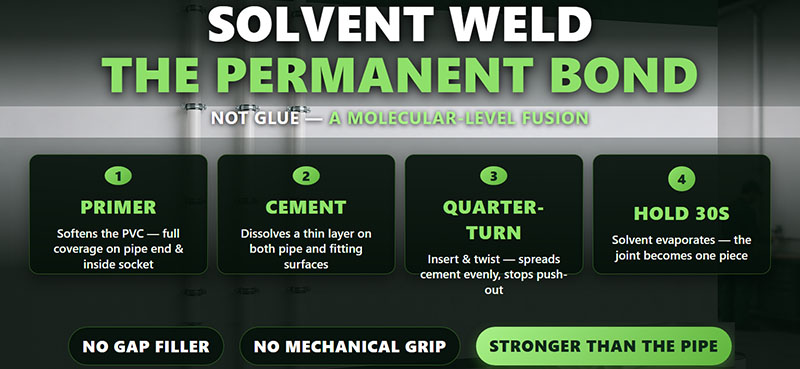

Juntas soldadas com solvente — A ligação permanente
A soldadura com solvente não é cola. Vamos esclarecer isso desde já. O cimento e o primário fundir quimicamente o tubo e o encaixe a nível molecular — a junção torna-se, literalmente, uma única peça de PVC. Uma junção soldada com solvente, quando executada corretamente, é mais resistente do que o próprio tubo, razão pela qual este método é predominante em sistemas sob pressão, desde a água potável até ao processamento químico.
Como funciona: o primário amolece a superfície do PVC e, em seguida, a cola à base de solvente dissolve uma fina camada tanto no tubo como no encaixe. Quando os encosta um ao outro, o material dissolvido mistura-se e endurece à medida que o solvente se evapora. Sem preenchimento de espaços. Sem aderência mecânica. Fusão pura.
A técnica é mais importante do que a maioria dos instaladores imagina. Aplique o primário de forma generosa — uma simples pincelada não chega. É necessário cobrir totalmente a extremidade do tubo e o interior do encaixe. Em seguida, aplica-se a cola em ambas as superfícies: uma camada média no tubo e uma camada fina no interior do encaixe. Insira com um giro de um quarto de volta e mantenha a posição durante 30 segundos. Esse movimento de torção é imprescindível — distribui o cimento uniformemente e evita que este saia. Se o ignorar, está a arriscar-se.

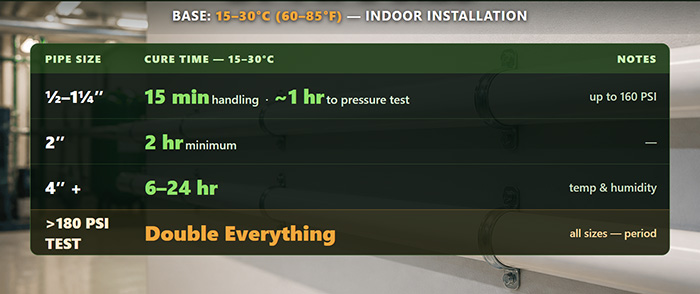

Tempos de cura: a temperatura faz toda a diferença

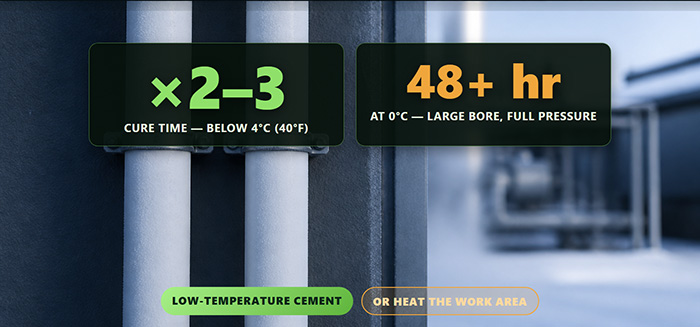

É aqui que a maioria dos canteiros de obras comete um erro. As pessoas encaram o tempo de cura como um valor fixo. Mas não é. A temperatura é a variável dominante.
Para tubos com diâmetros entre ½” e 1¼”, a uma temperatura de 15-30 °C (60-85 °F), o valor é de 15 minutos de tempo de cura antes de manusear e de forma grosseira 1 hora antes do ensaio de pressão até 160 PSI. Se passarmos para um tubo de 2″, isso passa a ser Mínimo de 2 horas. A partir de 4″? É necessário 6 a 24 horas dependendo da temperatura e da humidade. E se estiver a realizar o teste a uma pressão superior a 180 PSI, duplicar todos os tempos de cura. Ponto final.

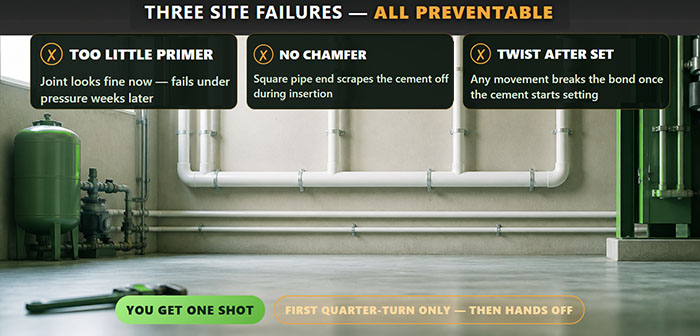

Erros comuns que tenho observado no local: utilizar muito pouco primário (a junta parece estar bem, mas falha sob pressão semanas mais tarde), não chanfrar a extremidade do tubo (o que faz com que o cimento seja arrancado durante a inserção) e o clássico — torcer o encaixe após o quarto de volta inicial. Assim que o cimento começa a endurecer, qualquer movimento rompe o vínculo. Só tens uma oportunidade.
Normas ASTM para sistemas de soldadura com solventes

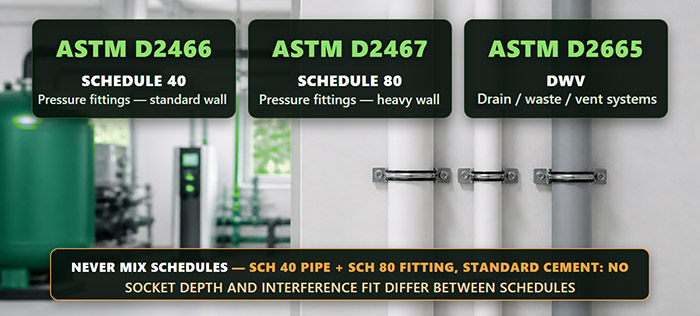

Os acessórios em PVC da SAM-UK para soldadura com solvente estão em conformidade com ASTM D2466 (Schedule 40) e ASTM D2467 (Schedule 80). Para aplicações de drenagem, ASTM D2665 regula os sistemas DWV. Certifique-se sempre de que as especificações dos tubos e dos acessórios correspondem — Nunca solde com solvente tubos Sch 40 a acessórios Sch 80 com cimento normal. A profundidade do encaixe e o ajuste por interferência variam.
Juntas roscadas — Funcionam, mas são complicadas
As juntas roscadas oferecem-lhe uma vantagem que as soldaduras com solvente não oferecem: a capacidade de desmontar. Isso é importante para as ligações das válvulas, as ligações dos equipamentos e qualquer ponto onde seja provável que venha a ser necessária manutenção no futuro. Mas há um compromisso, e este é significativo.
Regra número um: rosqueie apenas tubos Schedule 80. Nunca rosqueie tubos Schedule 40. A rosca reduz a espessura da parede. O PVC Schedule 40 não dispõe do material necessário para uma profundidade de rosca segura — a parede restante é demasiado fina e irá rachar sob pressão. De facto, as normas da indústria aplicam um Redução da pressão nominal do 50% a um tubo roscado Schedule 80, para ter em conta a redução da espessura da parede. Um tubo Sch 80 com classificação para 200 PSI, sem rosca, passa a ter 100 PSI quando enroscado. Deixa isso assentar.

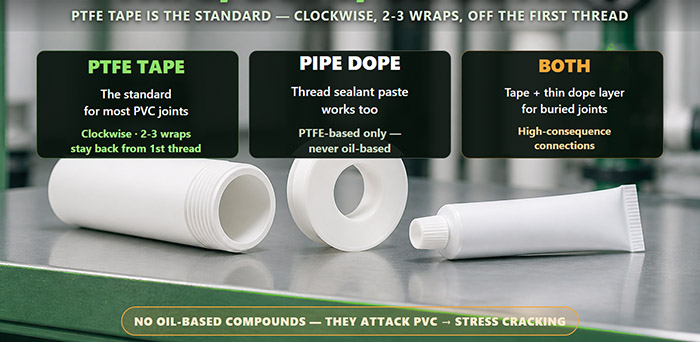

Selante: fita adesiva, pasta ou ambos?
O debate aquece nos fóruns de emprego. Eis a resposta prática: A fita de PTFE é a norma para a maioria das ligações roscadas em PVC. Enrole no sentido dos ponteiros do relógio (olhando para a extremidade macho), 2-3 voltas, cobrindo as roscas, mas mantendo uma certa distância da primeira rosca — o material empurrado para o interior do tubo pode contaminar o sistema.
A pasta vedante para roscas também funciona, e alguns instaladores confiam plenamente nela fita adesiva e uma camada fina de verniz por cima da fita para juntas enterradas ou de alto risco. O segredo com qualquer selante em roscas de PVC: Nunca utilize compostos à base de óleo. Podem atacar o PVC e, com o tempo, provocar fissuras por tensão. Utilize Apenas selantes à base de PTFE, compatíveis com plástico.
Binário: Apertar com os dedos e, em seguida, parar

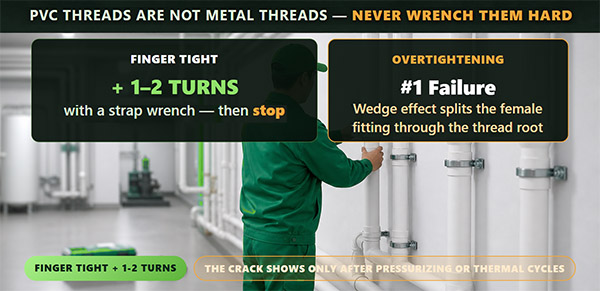

É aqui que o plástico e o metal diferem completamente. As roscas de metal podem ser apertadas com força. E as roscas de PVC? Apertar com a mão e dar mais 1 a 2 voltas com uma chave de correia — não mais do que isso. O aperto excessivo é a principal causa de falhas nas roscas de PVC. As roscas cónicas criam um efeito de cunha; se apertar com demasiada força, vai partir a peça fêmea ao nível da raiz da rosca. É possível que a fissura só se torne visível quando o sistema for pressurizado ou após passar por alguns ciclos térmicos.
Eis uma tabela de valores de binário para acessórios roscados em PVC Sch 80:
- ½” de diâmetro: 7-10 ft-lbs — mais ou menos o que se consegue com uma só mão numa chave pequena
- ¾” de diâmetro: 10-14 pés-libras
- 1″ de diâmetro: 14-18 pés-libras
- 1½” de diâmetro: 20-25 pés-libras
- 2″ de diâmetro: 25-35 pés-libras
Se estiveres a usar uma chave de tubos com uma alavanca de extensão, já foste longe demais. Utilize uma chave de correia.

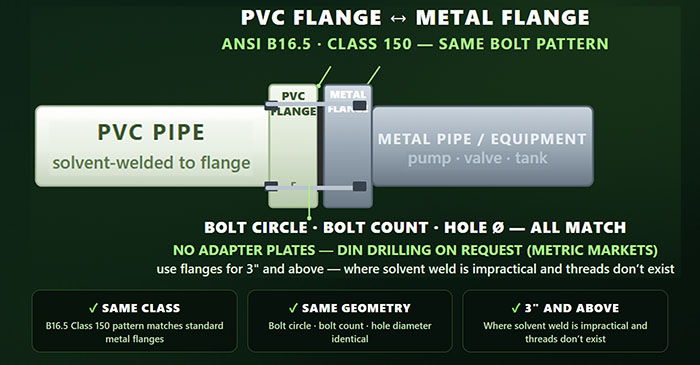

Juntas com flanges — Para ligações de equipamentos
As ligações com flange são a melhor opção quando é necessário ligar tubos de PVC a bombas, válvulas, tanques ou tubagens metálicas. São também a escolha certa para diâmetros maiores (3″ e superiores), em que a soldadura com solvente se torna impraticável e não existem ligações roscadas.
Flanges de PVC SAM-UK siga o Padrão de parafusos ANSI B16.5 Classe 150, o que significa que são compatíveis com flanges metálicas padrão da mesma classe. O círculo de parafusos, o número de parafusos e o diâmetro dos orifícios dos parafusos correspondem — não são necessárias placas adaptadoras. Para os mercados que utilizam o sistema métrico, estão disponíveis furos compatíveis com a norma DIN, mediante pedido.

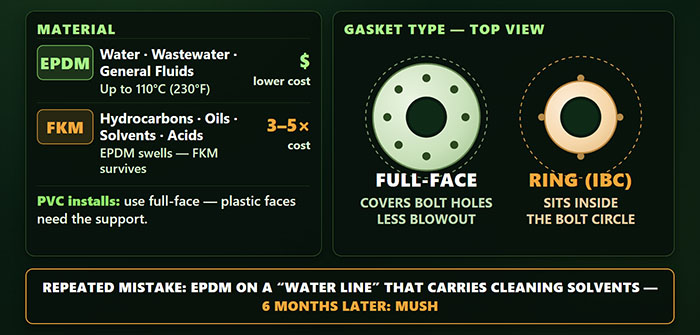

Seleção de juntas: EPDM vs FKM
Esta decisão apanha de surpresa um número surpreendente de prescriptores. EPDM (monómero de etileno-propileno-dieno) é a norma para água, águas residuais e a maioria dos fluidos industriais em geral. Suporta temperaturas até 110 °C (230 °F) e tem um custo mais baixo.
Mas se o seu sistema tiver hidrocarbonetos, óleos, solventes ou ácidos concentrados, o EPDM incha e deteriora-se. É necessário Juntas de FKM (Viton®). Custam 3 a 5 vezes mais, mas resistem a ambientes químicos que destruiriam o EPDM em poucas horas. O erro que vejo repetir-se: especificar juntas de EPDM para uma “linha de água” que transporta periodicamente solventes de limpeza. Seis meses depois, as juntas estão reduzidas a uma pasta.
Juntas de face completa vs. juntas em anel: As juntas de face completa cobrem toda a superfície do flange, incluindo os orifícios dos parafusos — são mais fácil de alinhar e menos propenso a rebentar. As juntas anulares (IBC — dentro do círculo de parafusos) ficam dentro do padrão de parafusos. Utilize juntas de face completa na maioria das instalações em PVC; a face da flange de plástico necessita de um apoio distribuído.
Binário dos parafusos e sequência de aperto

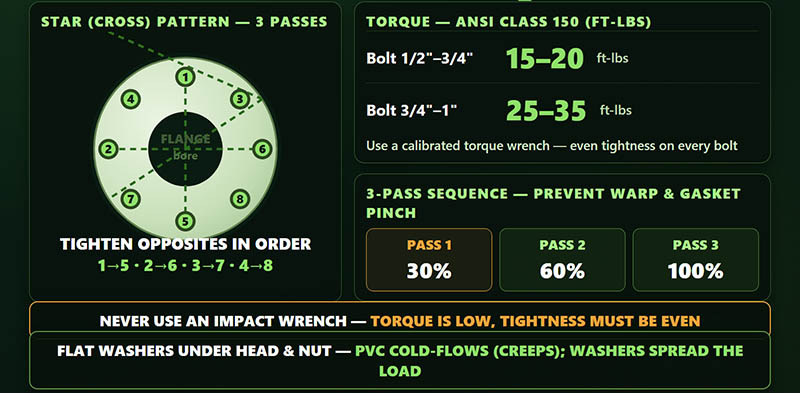

Nunca utilize uma chave de impacto em flanges de PVC. Os valores de binário são baixos e o aperto dos parafusos deve ser uniforme. Siga as instruções de um Sequência de aperto em padrão de estrela (cruz) em 3 etapas: a primeira até 30% do binário alvo, a segunda até 60% e a terceira até ao binário máximo. Isto evita a deformação da flange e o aperto excessivo da junta.
Valores típicos de binário de aperto para flanges de PVC ANSI 150: 15-20 ft-lbs para parafusos de ½” a ¾”, 25-35 ft-lbs para parafusos de ¾” a 1”. Utilize uma chave dinamométrica calibrada. E mais uma coisa — arruelas planas tanto sob a cabeça do parafuso como sob a porca. As faces das flanges de PVC sofrem deformação por escoamento a frio (creep) sob carga pontual. As anilhas planas distribuem a carga e impedem que a cabeça do parafuso se encaixe no plástico com o passar do tempo

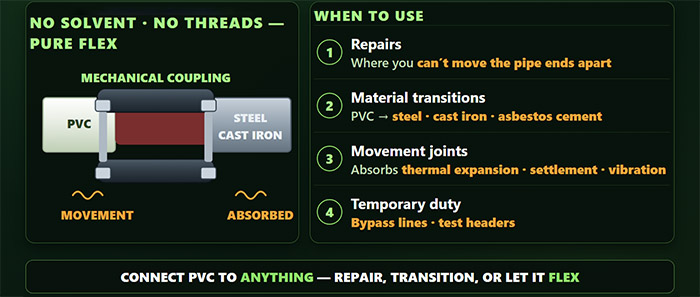

Acoplamentos mecânicos — A alternativa flexível
Os acoplamentos mecânicos (também denominados acoplamentos de compressão ou acoplamentos de reparação) fixam-se à parte exterior do tubo através de uma junta de borracha e de uma caixa metálica. Não constituem uma junta de fusão permanente — e é precisamente essa a sua vantagem.
Quando utilizar acoplamentos mecânicos:
- Reparações em situações em que não é possível afastar as extremidades dos tubos
- Ligação do PVC a outros materiais (aço, ferro fundido, fibrocimento)
- Articulações que precisam de absorver expansão térmica, assentamento do solo ou vibração
- Derivações temporárias ou coletores de teste

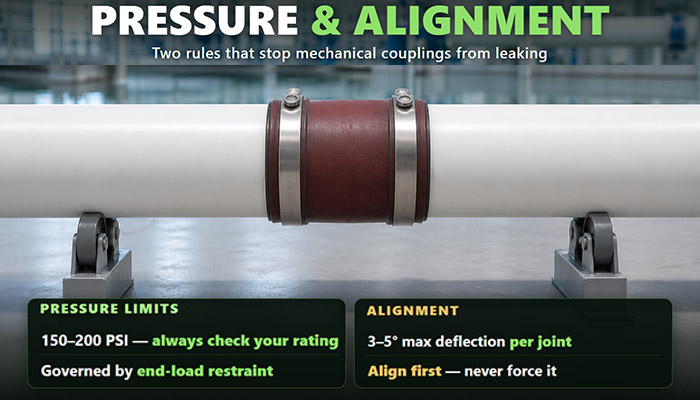

Limites de pressão: Os acoplamentos mecânicos padrão para PVC têm, normalmente, uma capacidade nominal de 150-200 PSI, mas verifique sempre os parâmetros do fabricante relativos à combinação específica de acoplamento e material do tubo. A pressão nominal do acoplamento é normalmente determinada pela sua capacidade de retenção de carga na extremidade — sem blocos de apoio ou tirantes, a pressão interna irá afastar os tubos uns dos outros.
O alinhamento é fundamental. Os acoplamentos mecânicos toleram pequena deflexão angular (normalmente 3-5° por articulação), mas se estiver a usar essa deflexão para encaixar tubos desalinhados, estará a acumular tensão que acabará por causar uma fuga. Alinhe primeiro os tubos e, em seguida, instale o acoplamento.
Matriz de Seleção de Métodos Conjunta
| Fator | Soldadura com solvente | Roscado | Com flange | Acoplamento mecânico |
|---|---|---|---|---|
| Permanente/Em bom estado de funcionamento | Permanente — não pode ser desmontado | Fácil de reparar — pode ser desaparafusado | Pode ser reparado — desaparafusar e retirar | Pode ser reparado — retire a caixa |
| Pressão nominal | Capacidade nominal total do tubo (junta mais resistente do que o tubo) | Classificação do tubo 50% (a rosca reduz a espessura da parede) | Capacidade nominal total do tubo (flange compatível com a classe do tubo) | 150-200 PSI (valor típico; consultar o fabricante) |
| Intervalo de diâmetros | ½” a 12″ (diâmetros superiores requerem equipamento especial) | ½” a 2″ (apenas Sch 80; os de diâmetro superior raramente têm rosca) | 2″ a 24″+ | ½” a 24″+ (qualquer diâmetro com o acoplamento adequado) |
| Competências necessárias | Moderado — depende da técnica | Baixo — mas o controlo do binário é fundamental | Moderado — binário e sequência corretos de aperto dos parafusos | Baixo — apenas alinhamento e chave dinamométrica |
| Risco de fuga ao longo do tempo | Muito baixo, se for instalado corretamente | Moderado (os ciclos térmicos soltam as roscas) | Muito baixo (pode ser necessário substituir a junta) | Baixo (envelhecimento da junta, mas substituível) |
| As melhores aplicações | Condutas de pressão subterrâneas, tubagens de processo, canalizações | Ligações de válvulas, portas de instrumentos, pequenos coletores | Ligações de bombas, bocais de tanques, válvulas de grandes dimensões | Reparações, transições de materiais, juntas de dilatação |
Perguntas mais frequentes
É possível soldar PVC e CPVC com solvente?
Não. O PVC e o CPVC têm composições químicas e temperaturas de amolecimento diferentes. A cola à base de solvente para PVC não funde adequadamente o CPVC e vice-versa. Utilize uma cimento de transição especificamente concebido para a transição de PVC para CPVC juntas, ou melhor ainda — utilize um acoplamento mecânico ou uma ligação com flange. O risco não compensa o atalho.
Por que é que a minha junta roscada de PVC começou a verter água ao fim de 6 meses?
Três causas prováveis: aperto excessivo durante a instalação (a fissura demorou algum tempo a propagar-se), ciclos térmicos (os ciclos de calor/frio soltaram as roscas), ou selante errado (os compostos à base de óleo atacam o PVC). Se a fuga ocorrer numa junta roscada de uma tubagem de água quente, é quase certo que a causa seja a alternância de temperaturas — mudar para CPVC ou ligações com flanges.
Qual é o tempo mínimo de cura antes de se realizar um ensaio de pressão numa junta soldada com solvente de 4″?
A 21 °C (70 °F) e a uma pressão inferior a 160 PSI: mínimo de 6 horas. A 10 °C (50 °F): mínimo de 12 horas. Abaixo de 4 °C (40 °F): no mínimo 24 horas. Acima dos 160 PSI, multiplique estes tempos por dois. No caso de sistemas críticos, esperar 24 horas, independentemente da temperatura, é uma medida de segurança que não custa nada.
As flanges de PVC precisam de uma junta em ambos os lados?
Não — uma junta entre as faces das flanges. A junta fica entre as faces salientes das duas flanges de encaixe. A utilização de duas juntas (uma de cada lado) irá, quase certamente, provocar fugas, uma vez que não há forma de conseguir uma compressão uniforme. Escolha o material da junta de acordo com o fluido — EPDM para água, FKM para produtos químicos e hidrocarbonetos.
Posso utilizar acoplamentos mecânicos em tubos de PVC enterrados?
Sim, mas com algumas ressalvas. Utilização carcaça e ferragens em aço inoxidável (Aço inoxidável 304 ou 316 — o aço ao carbono sofre corrosão). O acoplamento deve ser adequado para utilização subterrânea, com uma junta de envolvimento total. Acima de tudo, é essencial controlar o impulso — sem isso, a pressão interna irá afastar os tubos na junta de acoplamento. Utilize tirantes, blocos de impulso ou acoplamentos de junta fixa.
